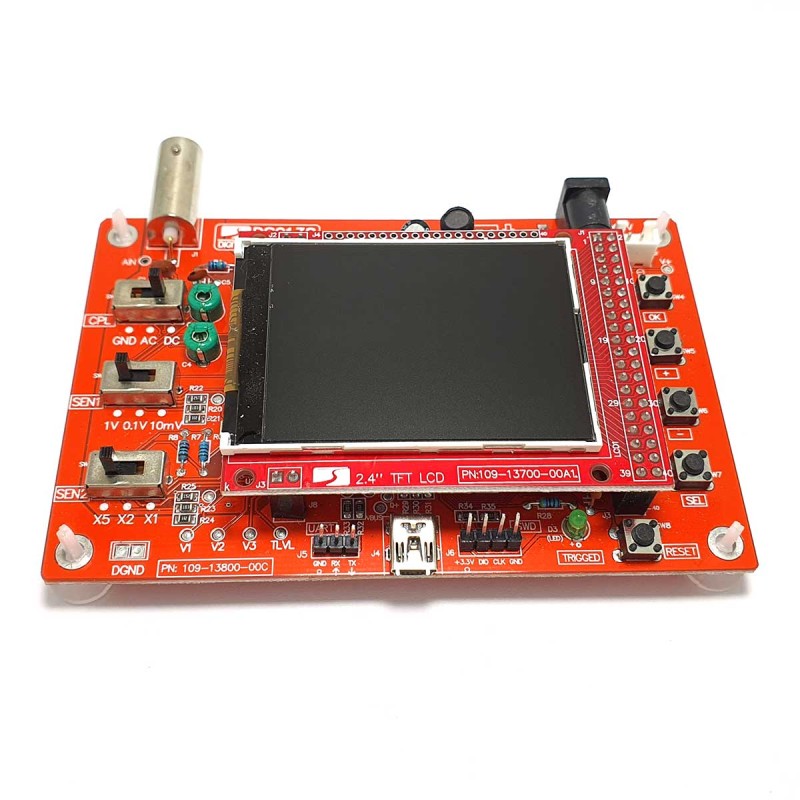

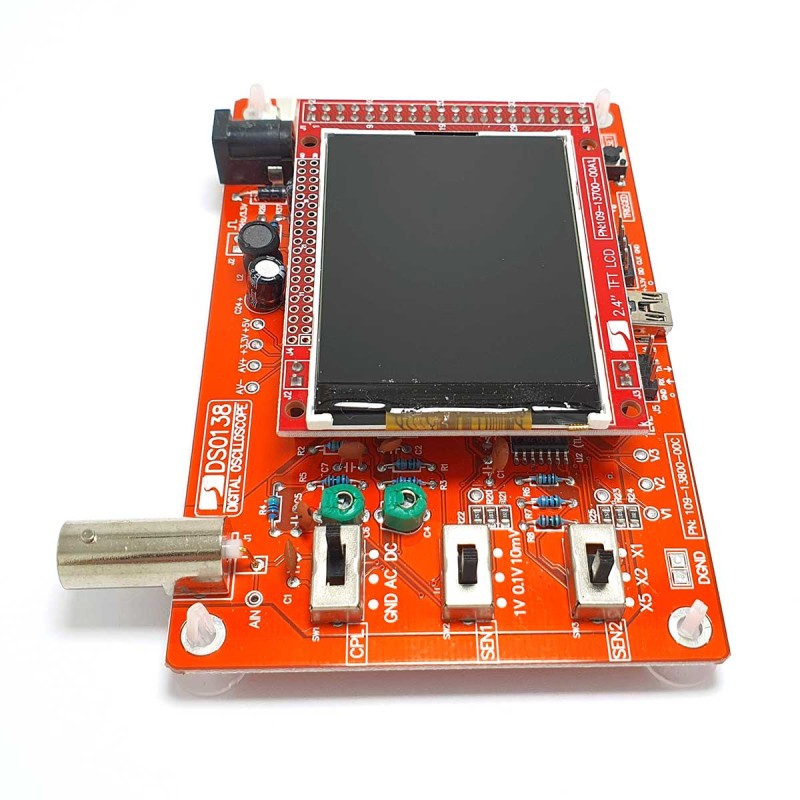

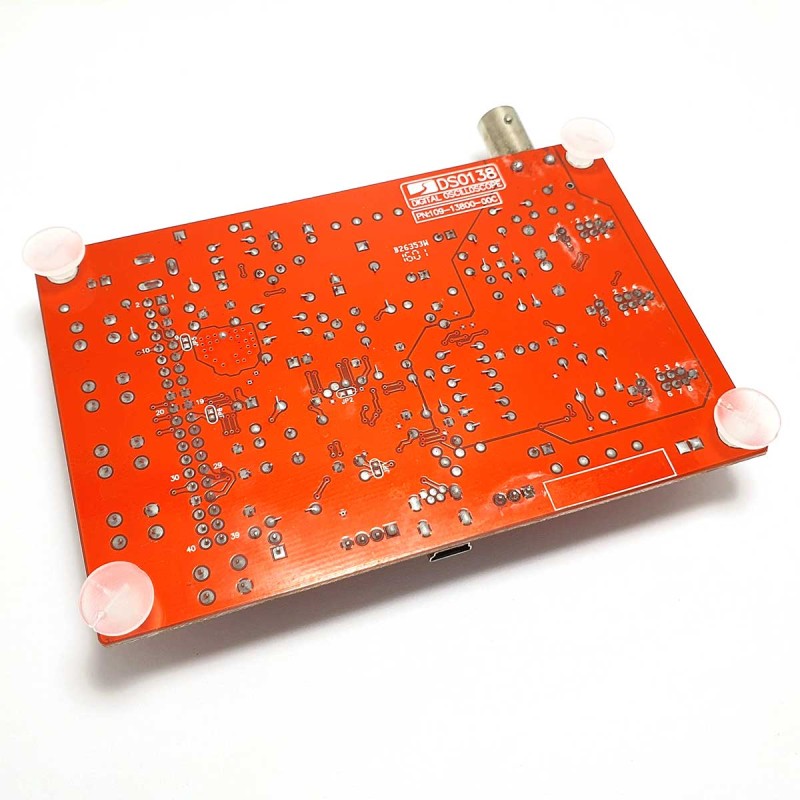

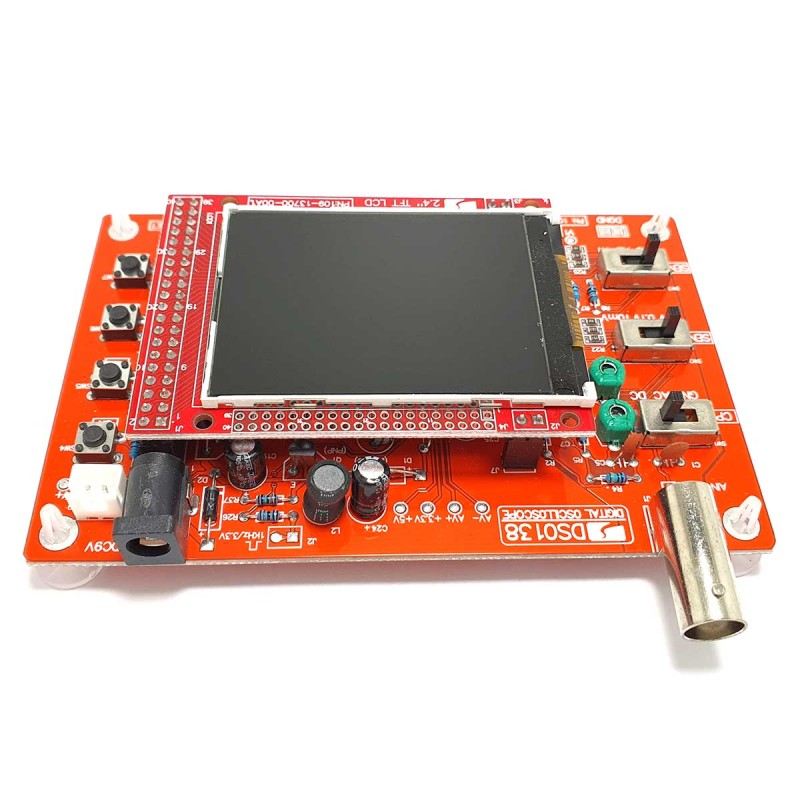

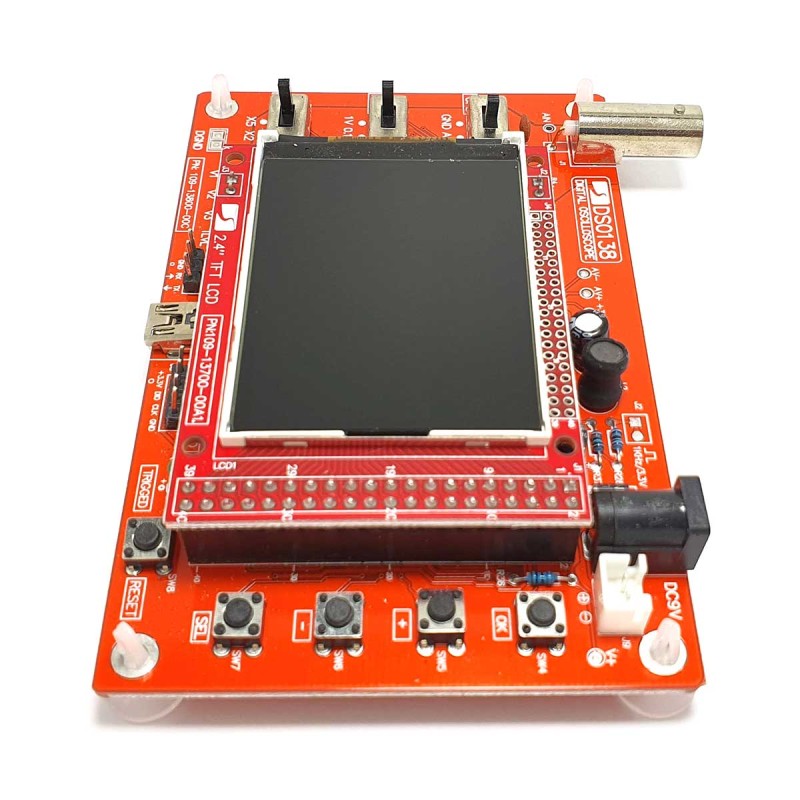

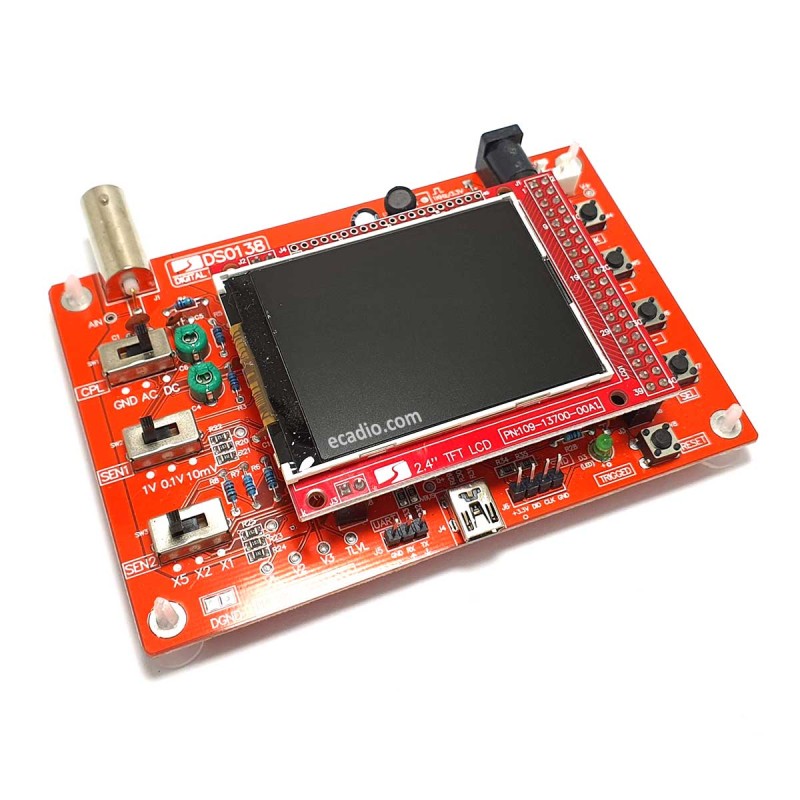

Kit Digital Oscilloscope DIY DSO138

Setiap penggemar hobi elektronika dan mikrokontroller pasti menginginkan oscilloscope sebagai perangkat diagnostic tambahan. Namun karena harga oscilloscope masih cukup tinggi, seringkali oscilloscope menjadi pilihan alat terakhir yang akan dimiliki. Kit Digital Oscilloscope DSO138 ini dapat menjadi solusi untuk memiliki sebuah oscilloscope tanpa harus merogoh kantong sampai dalam.

Kit DIY Digital Oscilloscope DSO138 ini ditenagai oleh chip processor ARM Cortex-M3 dengan tampilan layar lcd berwarna 2.4 inch. Kit ini mudah digunakan dan dapat diandalkan. Oscilloscope dari kit ini dapat  menampilkan nilai frequency, period, pulse width, duty ratio, Max./Min./Avg./Peak-peak/Virtual.

Features :

• Menggunakan processor ARM Cortex-M3 processor (STM32F103C8), dilengkapi layar 2.4-inch color TFT display dan dapat digunakan sebagai ARM test development board.
• Dapat menjadi dasar secondary development, misalnya menjadi Millivoltmeter, data loggers.
• Adjustable vertical displacement
• Capture waveform dengan mudah, regular dan one-shot modes.
• Available rising or falling edge trigger.
• Observable previous trigger waveform (negative delay).
• Dapat melakukan freeze kapanpun pada waveform display (HOLD function).
• Dilengkapi 1Hz /3.3V square wave test signal source.
• Dilengkapi dengan waveform parameter digital display, termasuk nilai frequency, period, pulse width, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual.
• Funsi penyimpanan Waveform : data tidak akan hilang setelah power off.
• Short-circuit and open-circuit detection: untuk membantu menemukan kesalahan penyolderan.
• TFT controller recognition function.
• Kit DIY ini dilengkapi dengan petunjuk perakitan yang sangat lengkap

Spesifikasi :

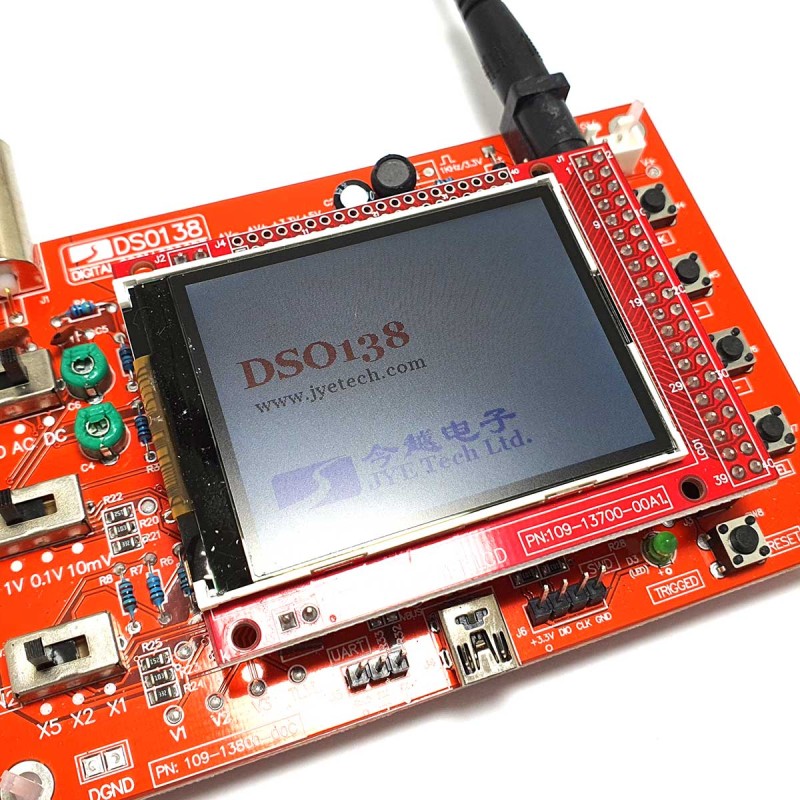

• Mesin firmware original Jyetech, bukan clone atau kw
• Maximum Real-time Sampling Rate: 1Msps
• Accuracy: 12Bit
• Sampling Buffer Depth: 1024 bytes
• Analog Bandwidth: 0-200KHz
• Vertical Sensitivity: 10mV / Div - 5V / Div (1-2-5 progressive manner)
• Input Impedance: 1MΩMaximum Input Voltage: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe)
• Coupling Modes: DC / AC / GNDThe Horizontal Time Base Range: 10μs / Div - 50s / Div (1-2-5 progressive manner)
• Supply Voltage: DC 9V
• PCB Size: 117 * 76mm / 4.6 * 3inScreen Size: 52 * 40mm / 2 * 1.57in
• Package Size: 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in
• Package Weight: 119g / 4.21oz

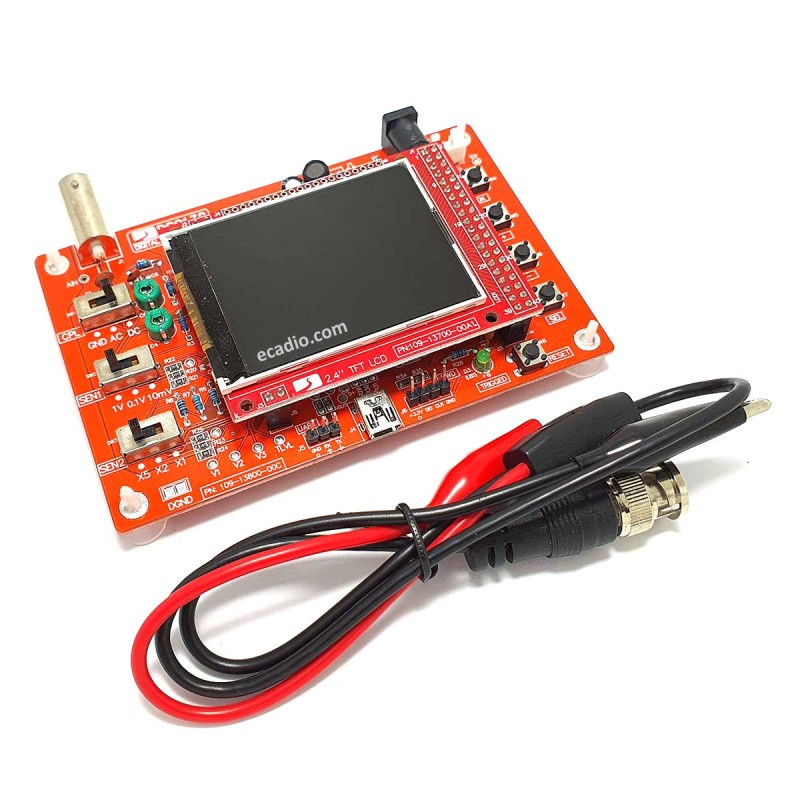

Paket terdiri dari 1 set Kit Digital Oscilloscope DSO138 (terdiri dari pcb dan banyak komponen), 1 buah probe, dan Buku Petunjuk Perakitan dan Penggunaan.

Note : Kit ini sudah tersolder
