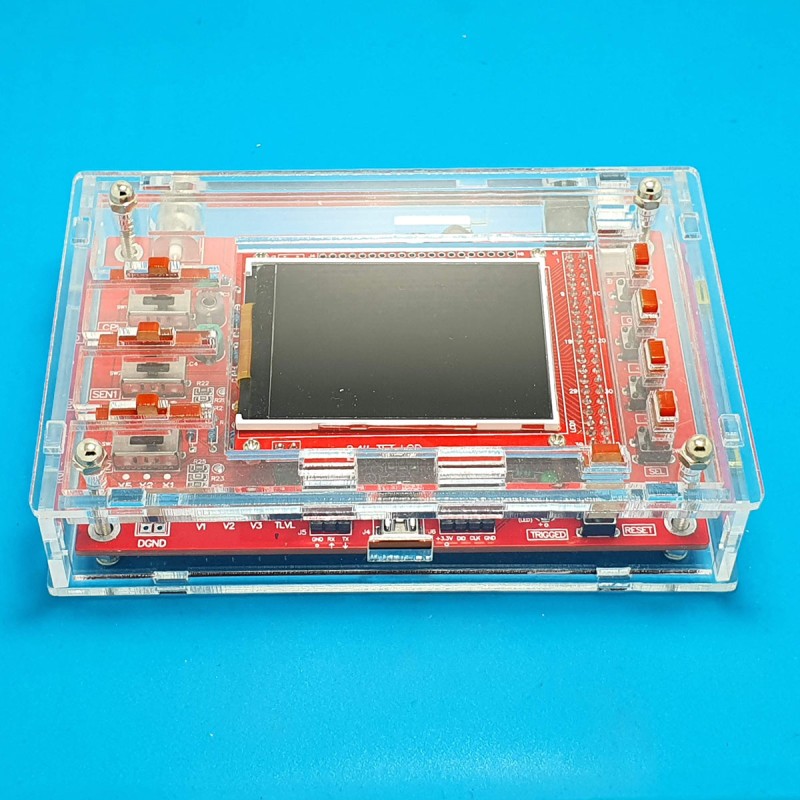

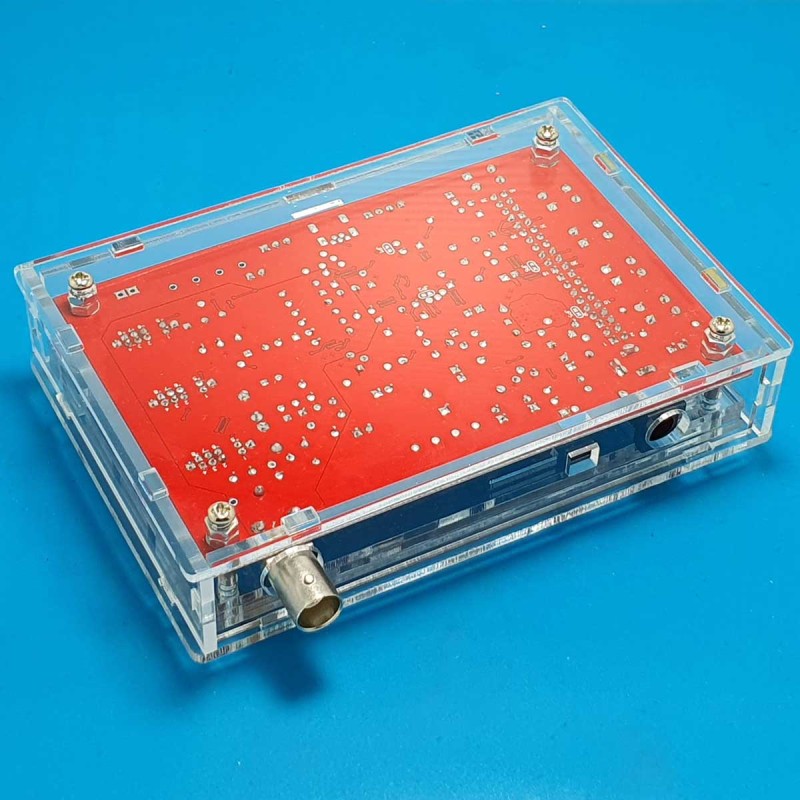

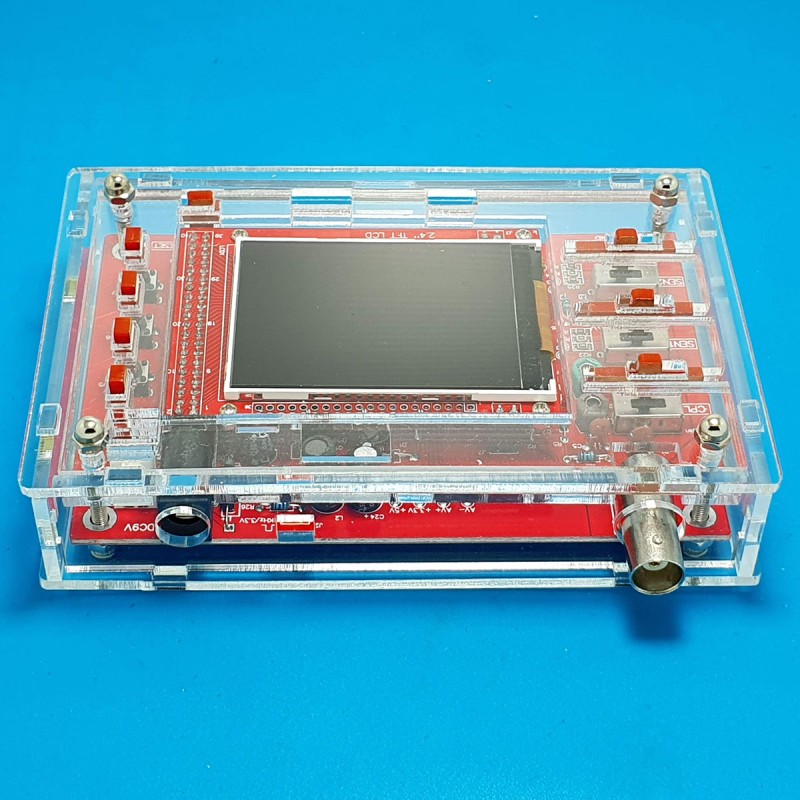

Oscilloscope Digital DSO138 Lengkap

Setiap penggemar hobi elektronika dan mikrokontroller pasti menginginkan oscilloscope sebagai perangkat diagnostic tambahan, namun karena harga oscilloscope masih cukup tinggi, seringkali oscilloscope menjadi pilihan alat terakhir yang akan dimiliki. Oscilloscope digital DSO138 ini dapat menjadi solusi untuk memiliki sebuah oscilloscope tanpa harus merogoh kantong terlalu dalam.

Digital Oscilloscope DSO138 ini ditenagai oleh chip processor ARM Cortex-M3 dengan tampilan layar lcd berwarna 2.4 inch. Kit ini mudah digunakan dan dapat diandalkan. Oscilloscope dari ini dapat  menampilkan nilai frequency, period, pulse width, duty ratio, Max./Min./Avg./Peak-peak/Virtual.

Features :

• Mesin original Jyetech, bukan clone atau kw seperti yang banyak dijual di pasaran. Firmware original akan menampilkan logo Jyetech saat pertama kali dinyalakan. Firmware clone akan muncul kode error
• Menggunakan processor ARM Cortex-M3 processor (STM32F103C8), dilengkapi layar 2.4-inch color TFT display dan dapat digunakan sebagai ARM test development board.
• Dapat menjadi dasar secondary development, misalnya menjadi Millivoltmeter, data loggers.
• Adjustable vertical displacement
• Capture waveform dengan mudah, regular dan one-shot modes.
• Available rising or falling edge trigger.
• Observable previous trigger waveform (negative delay).
• Dapat melakukan freeze kapanpun pada waveform display (HOLD function).
• Dilengkapi 1Hz /3.3V square wave test signal source.

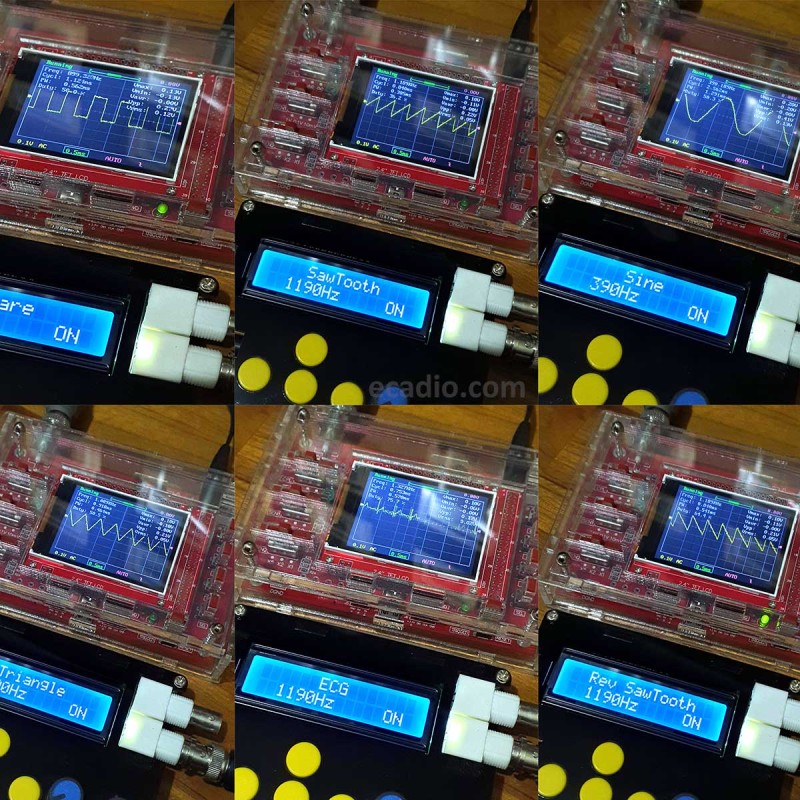

• Dilengkapi dengan waveform parameter digital display, termasuk nilai frequency, period, pulse width, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual.
• Funsi penyimpanan Waveform : data tidak akan hilang setelah power off.
• Short-circuit and open-circuit detection: untuk membantu menemukan kesalahan penyolderan.
• TFT controller recognition function

Spesifikasi :

• Maximum Real-time Sampling Rate: 1Msps
• Accuracy: 12Bit
• Sampling Buffer Depth: 1024 bytes
• Analog Bandwidth: 0-200KHz
• Vertical Sensitivity: 10mV / Div - 5V / Div (1-2-5 progressive manner)
• Input Impedance: 1MΩMaximum Input Voltage: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe)
• Coupling Modes: DC / AC / GNDThe Horizontal Time Base Range: 10μs / Div - 50s / Div (1-2-5 progressive manner)
• Supply Voltage: DC 9V
• PCB Size: 117 * 76mm / 4.6 * 3inScreen Size: 52 * 40mm / 2 * 1.57in
• Package Size: 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in
• Package Weight: 119g / 4.21oz

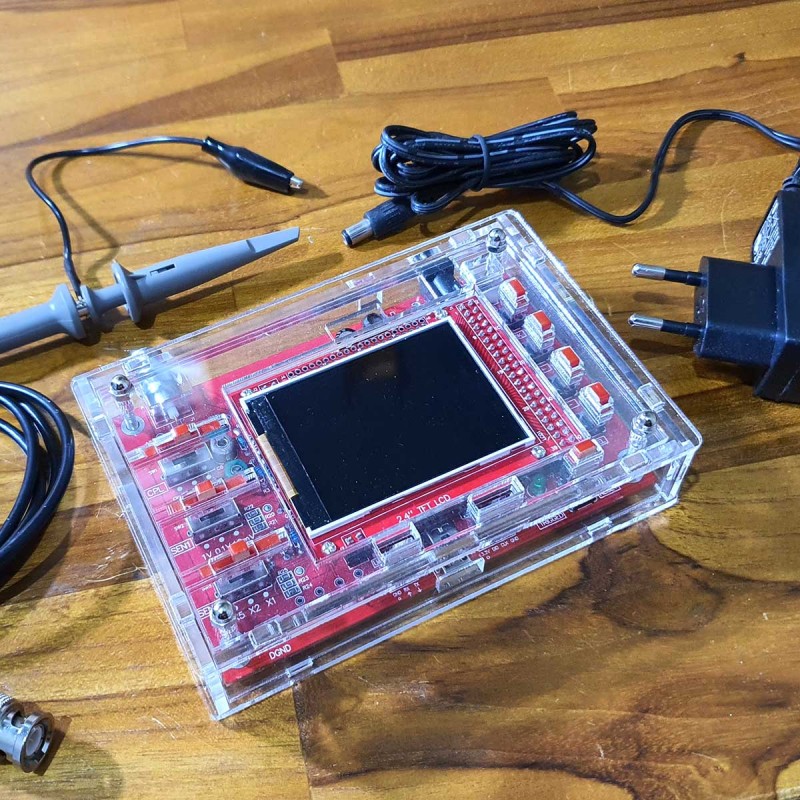

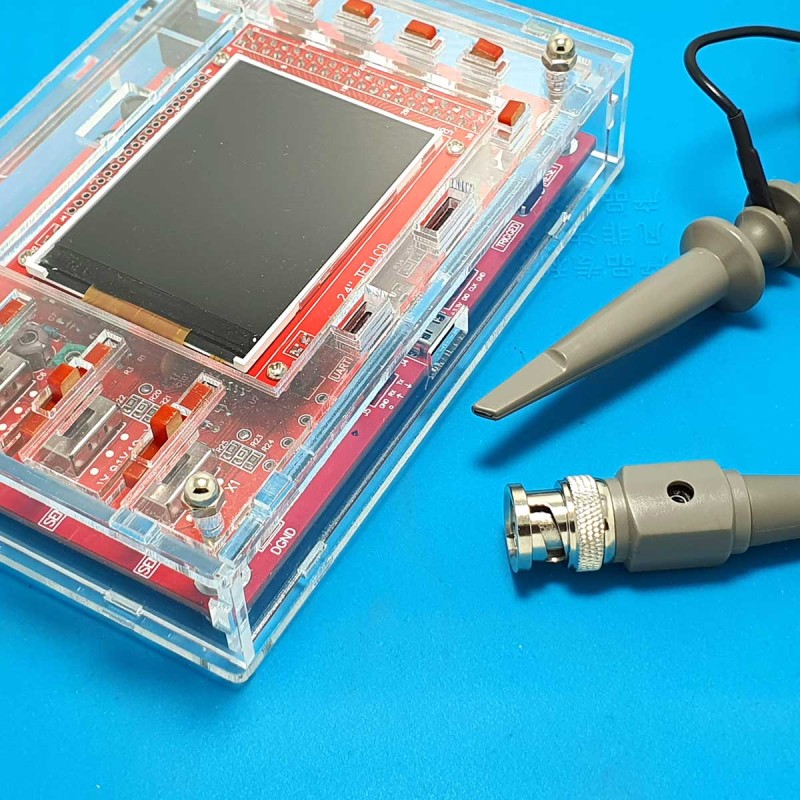

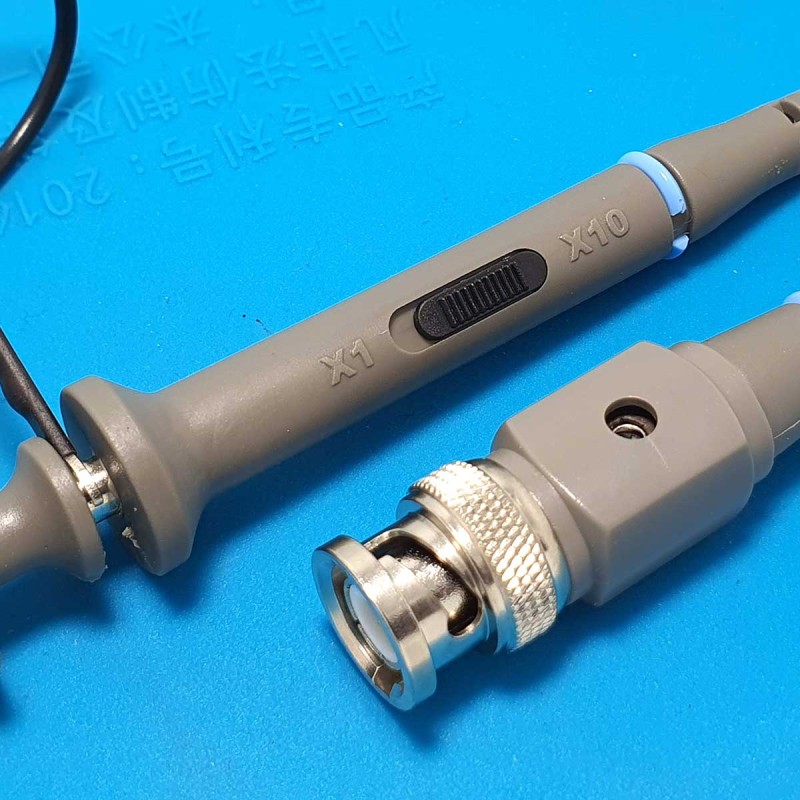

Paket sudah lengkap lengkap siap pakai terdiri dari 1 set Digital Oscilloscope DSO138 yang sudah disolder, berikut casing akrilik, adaptor, dan probe oscilloscope proffesional (bukan kabel capit buaya)
