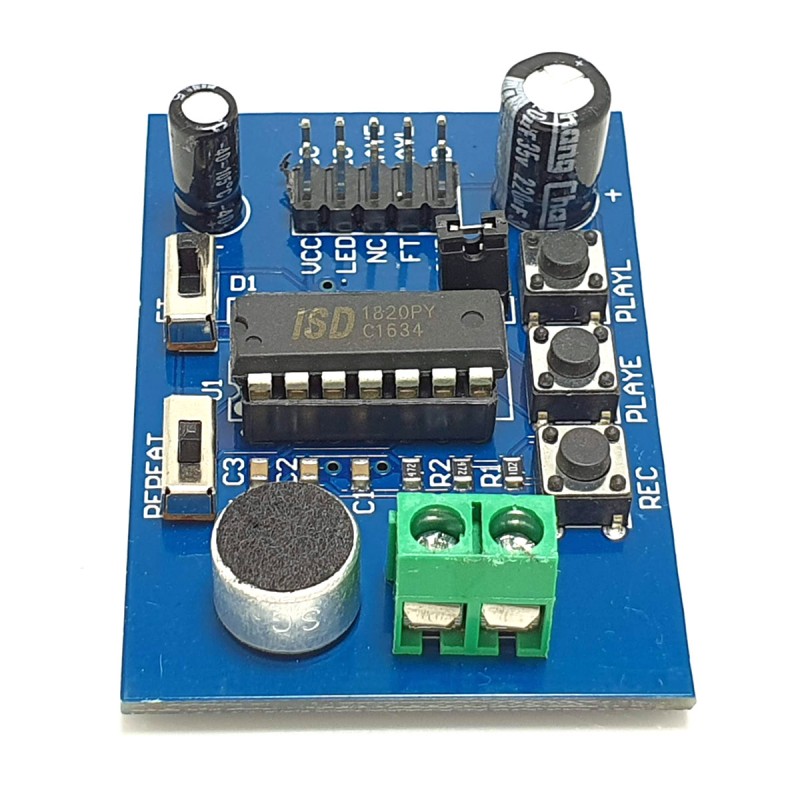

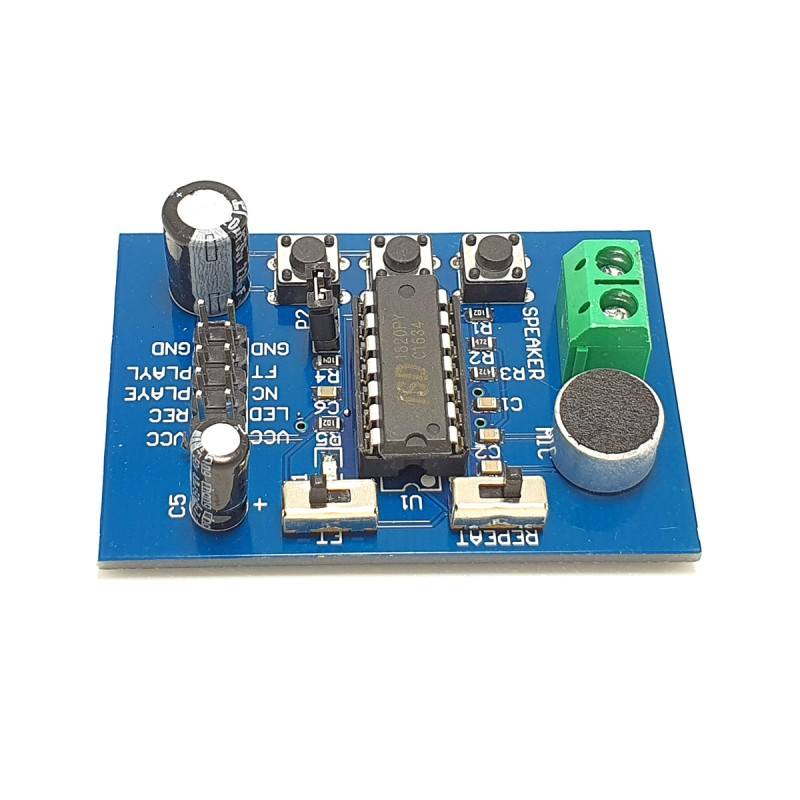

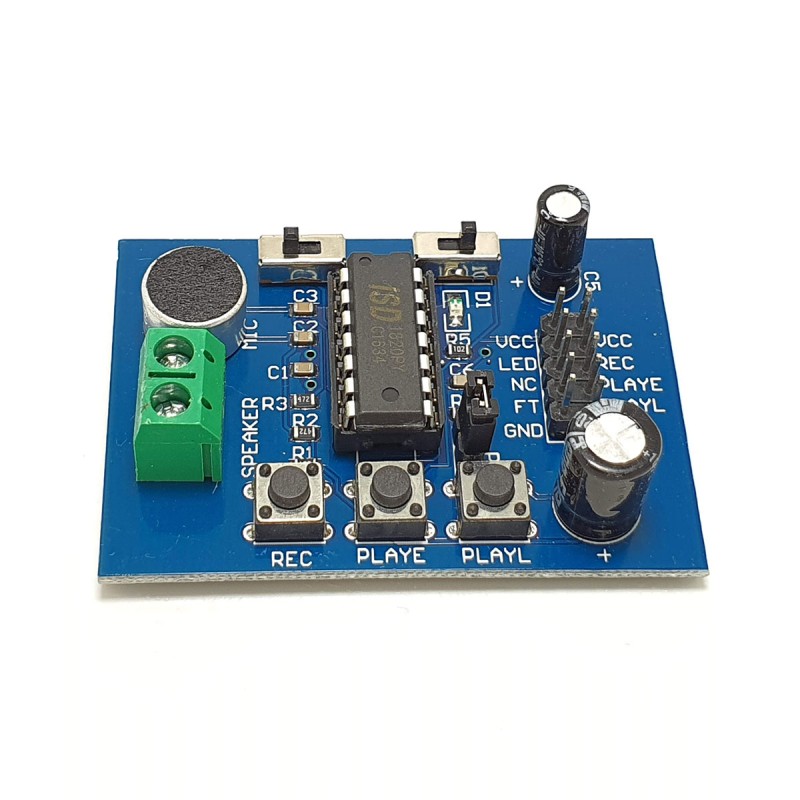

Modul Voice Recording Rekam Suara ISD1820

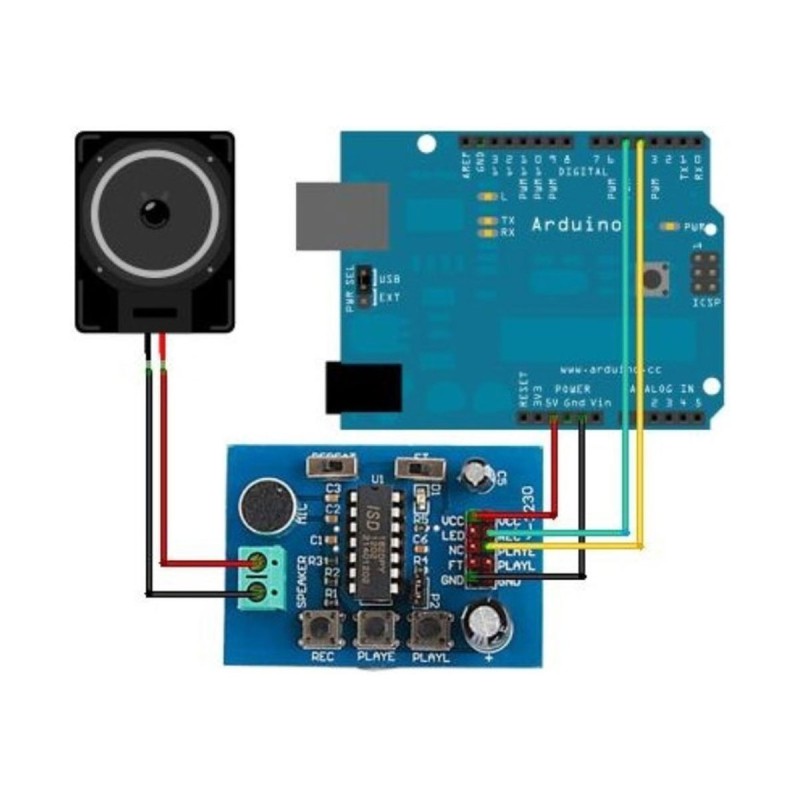

Modul Voice Recording ini digunakan untuk merekam suara dan playback, yang bisa merekam dan playback beberapa pesan hingga 10 detik (default) dengan sampling frekwensi 4-12kHz. Modul ini mudah digunakan, dapat dikontrol langsung dari tombol yang ada pada board atau melalui mikrokontroller seperti Arduino untuk mengendalikan record, playback, atau repeat.

• Push button interface
• Automatic power down
• On Chip 8 Ohm speaker driver
• Signal 3V Power Supply
• Dimensions: 37 x 54 mm

Pinout :

• VCC - 3.3V power supply
• GND - power ground
• REC - sinyal active high akan mengaktifkan mode rekam suara. Tetap merekam selama sinyal high
• PLAYE - Playback, Edge-activated, ketika high, suara akan tetap dimainkan hingga batas akhir
• PLAYL - Playback, Level activated, ketika sinyal berubah dari low ke high pesan suara akan dimainkan
• SP+ dan SP- untuk speaker 8 ohm
• FT - Feed Through, mode untuk meneruskan sinyal microfon langsung ke speaker
• PE - Play tanpa akhir

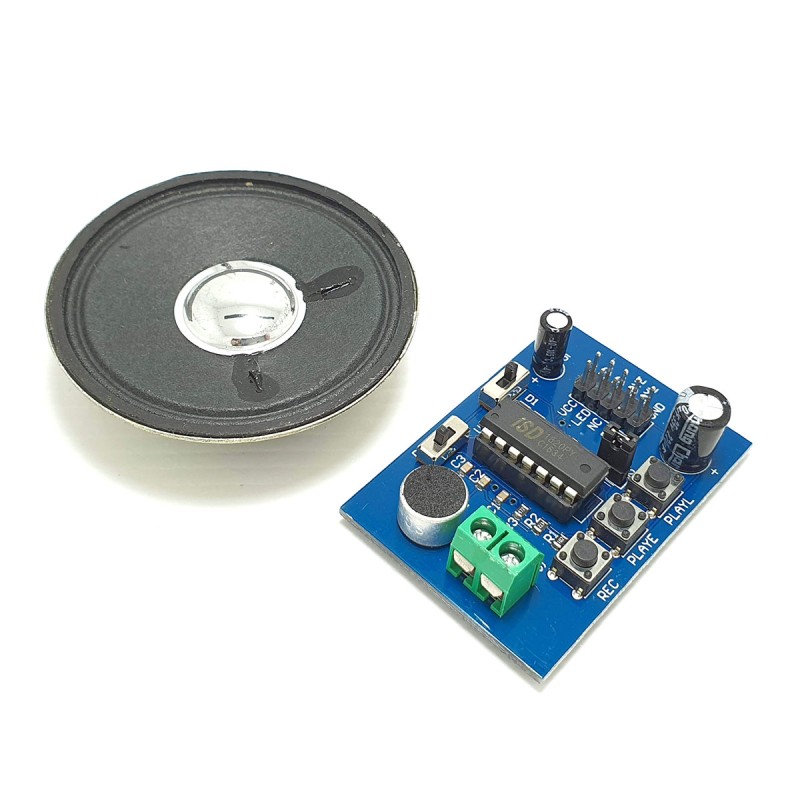

Paket berisi 1 buah board modul voice recorder dan 1 buah speaker 8 ohm 0.5 w
