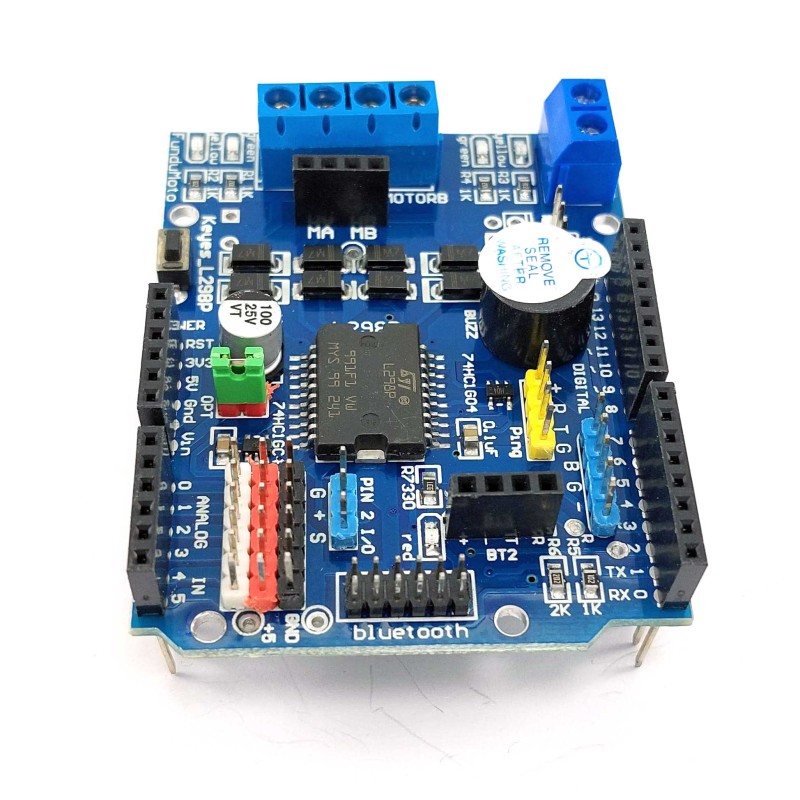

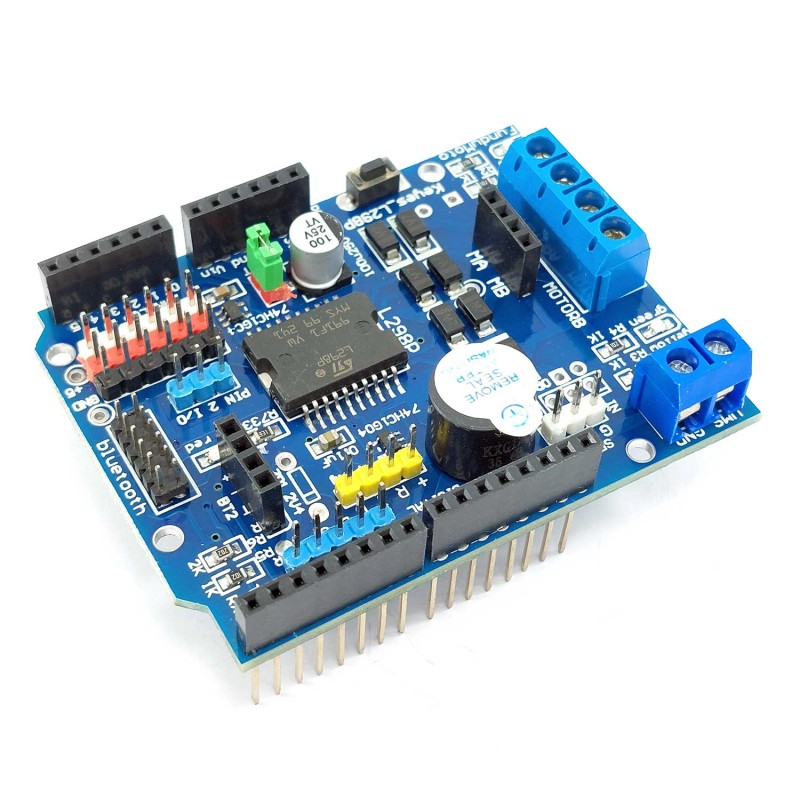

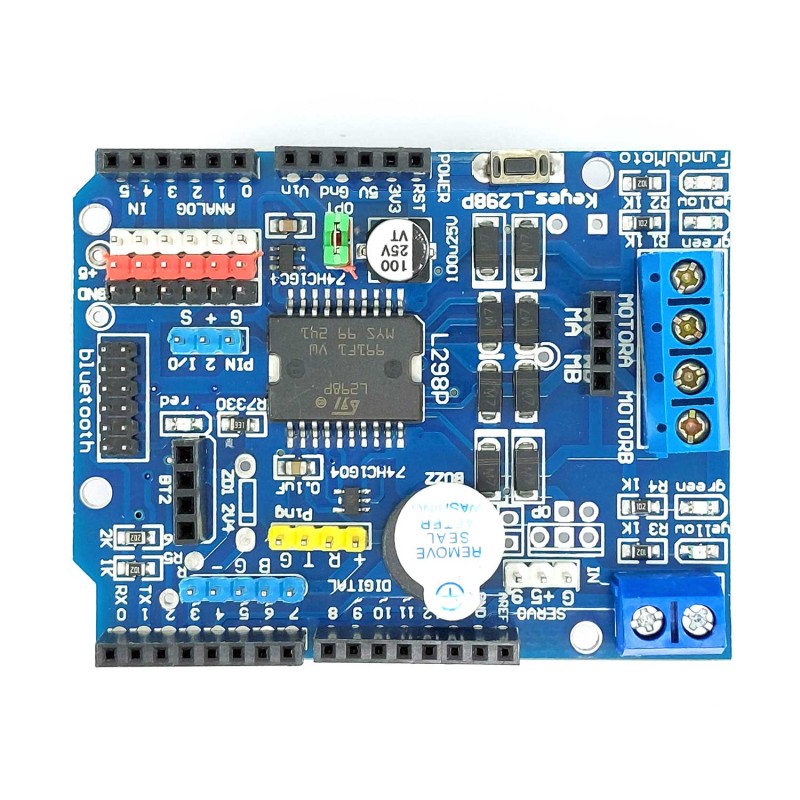

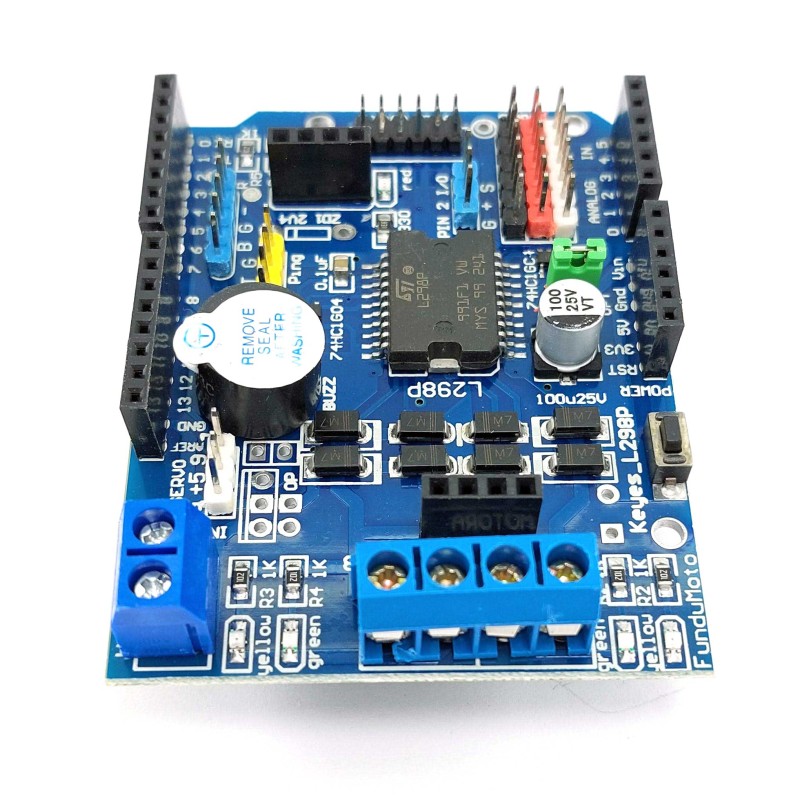

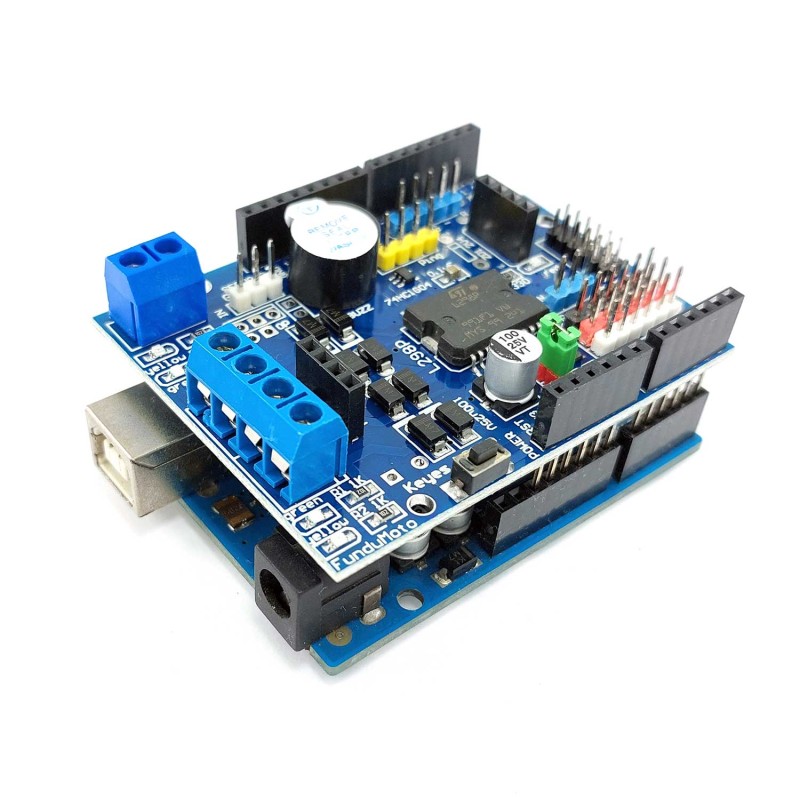

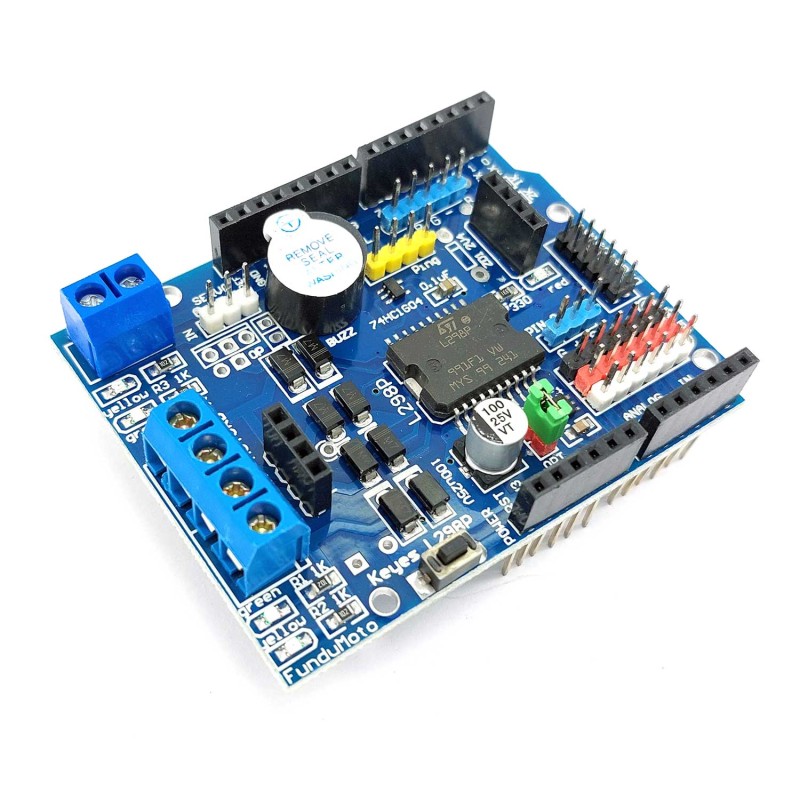

Motor Shield L298P untuk Arduino

Modul Motor Shield L298P adalah rangkaian H-Bridge Motor Controller dual motor menggunakan chip L298P yang berfungsi untuk mengontrol motor DC atau motor stepper bipolar. Spesifikasi dan kemampuan Motor Shield L298P ini adalah :

• Bisa mengontrol Motor DC sebanyak 2 buah (2 channel) atau mengontrol 1 motor Stepper Bipolar dengan maximum arus beban motor = 2A/channel
• Memiliki current sensing yang berfungsi untuk menjaga agar motor dan IC driver tidak kelebihan daya atau overheat
• Dapat mengatur kecepatan dan arah putar motor, memiliki fitur brake / rem dengan cara membalikan arus dari motor saat motor masih berputar
• Aplikasi digunakan di semua aplikasi yang membutuhkan controlling motor DC / Stepper, seperti Robot, RC, mesin CNC, dll yang menggunakan Arduino

Spesifikasi:

• Logical part of the input voltage VD : 5V
• Driven part of the input voltage VS : VIN Input 6.5 ~ 20V
• Logical part of the work current Iss : 36mA
• Driven part of the operating current Io : 2A
• Maximum power dissipation : 25W (T = 75 Celsius)
• Hardware interface : 5.0mm pitch terminal
• Drive Type : Dual power H-bridge driver L298P (PowerSO20 IC Package)
• Pin occupancy : D4 ~ D7 direct drive motor
• Supports PWM / PLL mode motor speed control
• Compatible with Arduino Uno, Mega
• Size : 68 X 53mm
