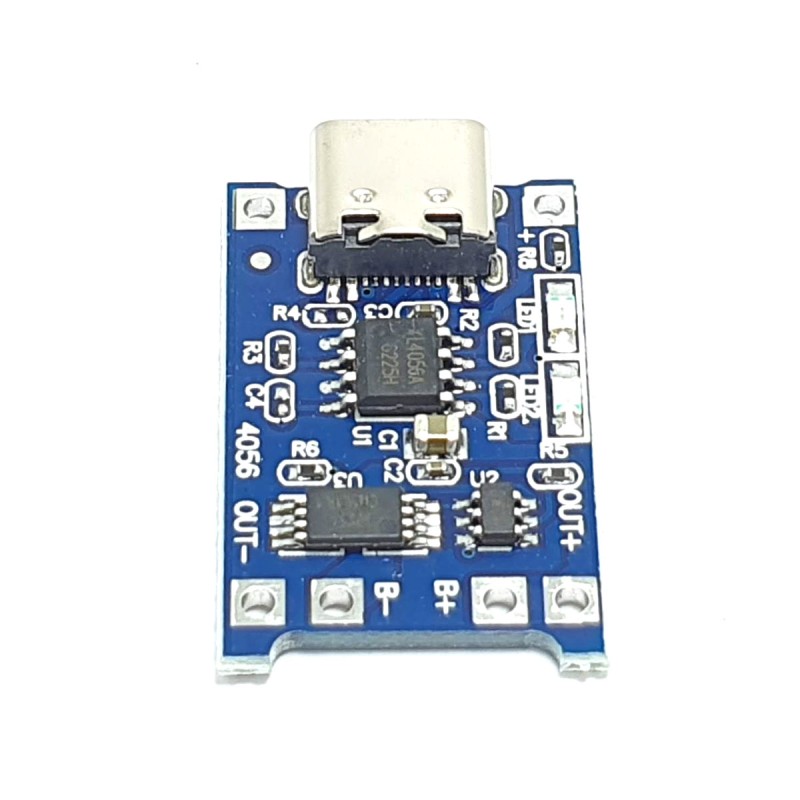

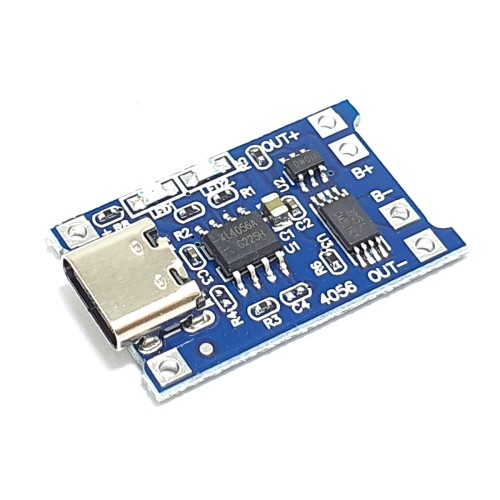

Modul Charger Lithium USB Type C

Modul charger lithium TP-4056 ini digunakan untuk melakukan pengisian ulang (charge) baterai Lithium Ion dari input micro USB. Modul lithium charger ini dilengkapi dengan fitur proteksi over-discharge dan over-load protection untuk melindungi baterai Li-Ion.

Spesifikasi:

• Input: micro USB (bisa langsung menggunakan charger handphone yang umum digunakan)
• Tegangan input: 4.5V-5.5V
• Tegangan stop cas penuh: 4.2V 1%
• Arus cas maximum: 1000 mA (1A)
• Perlindungan over-discharge: 2.5V
• Perlindungan arus berlebih: 3A
• Suhu kerja: -10 s/d 85 C
• Ukuran: 2.6x1.7cm

Terdapat 2 lampu indikator:

• Merah - sedang melakukan pengisian
• Hijau - sudah penuh

Cara pakai:

Tips:
Arus input disarankan sekitar 37% dari kapasitas baterai. Bila baterai yang hendak diisi memiliki kapasitas 1000mAH, arus cas input 400mA sudah cukup.

1. Micro USB dihubungkan ke charger handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-
3. Beban listrik seperti lampu, mainan, handphone dll, dihubungkan ke OUT+ dan OUT-, agar perlindungan over current dan over discharge berfungsi. Bila dibypass langsung ke B+ dan B- fungsi perlindungan tersebut tidak akan berfungsi dan berpotensi merusak baterai Li-Ion.

Tags: 4056
