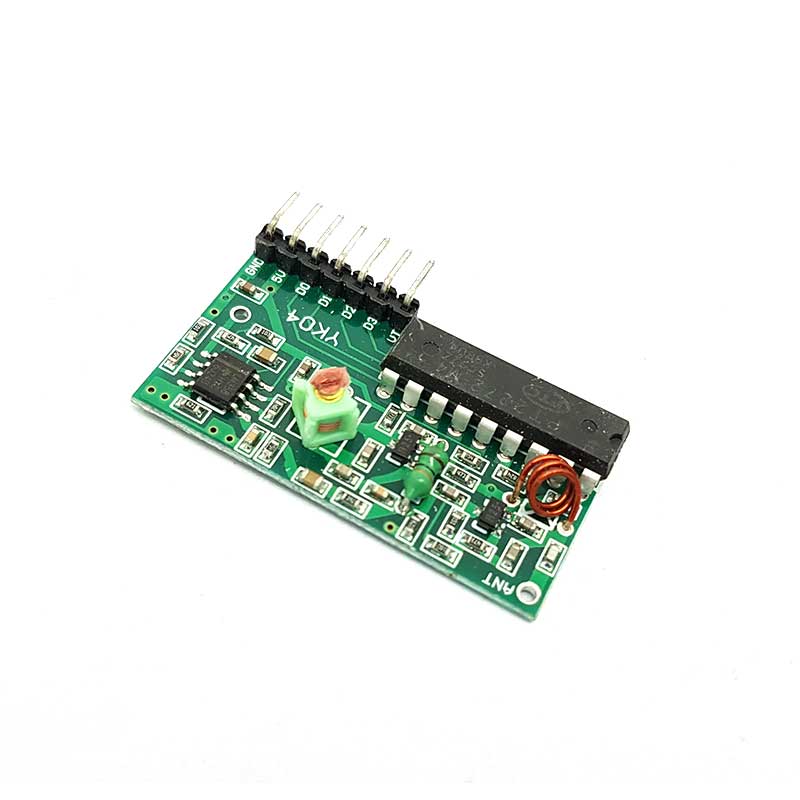

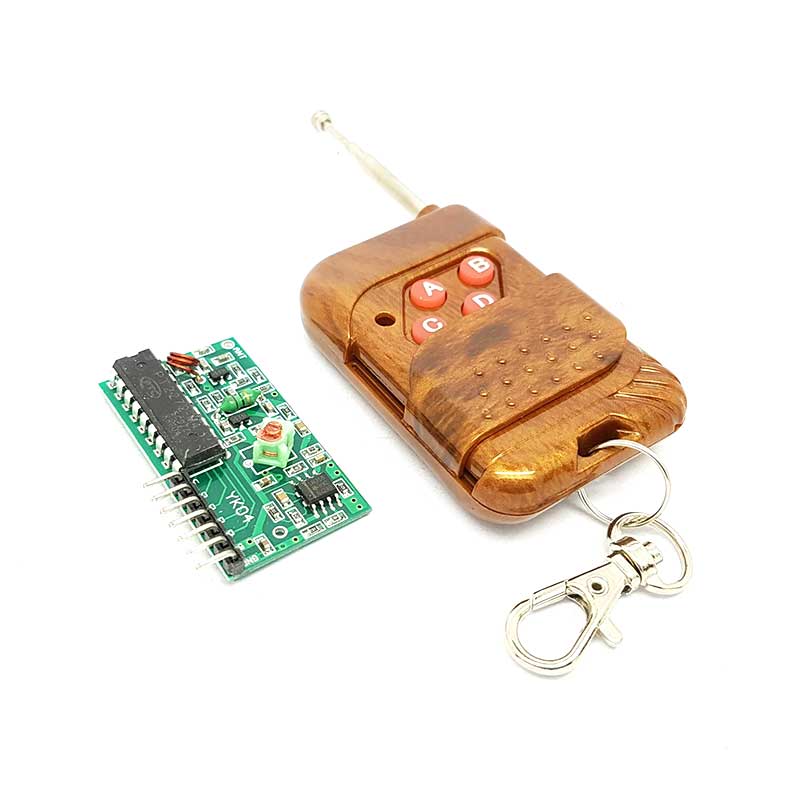

Modul Remote Control RF 4 Channel

Modul remote control ini menggunakan gelombang radio RF 315 / 433 Mhz dan memiliki 4 channel. Modul ini bisa diaplikasikan untuk rangkaian tombol aktivasi jarak jauh seperti pada rangkaian alarm. Modul Receiver menggunakan sirkuit LC oscillator yang membentuk sebuah penguat. Sinyal output memiliki bandwidth yang lebar sekitar 10 Mhz (dengan default 433.92 Mhz) dan daya 5VDC

• Baterai remote : 12V DC
• Konsumsi arus remote : 10mA
• Freq transmisi :  315 atau 433.92 Mhz
• Jarak transmisi : 50 m - 100 m
• Jumlah tombol remote : 4
• Tegangan kerja receiver : 5 VDC
• Konsumsi arus receiver : 4.5mA
• Modulasi : ASK fixed encoder
• Sensitivitas receiver : -98 dB
• Dimensi : 41 x 22 x 6.6 mm

Definisi pin :

1. VT : Output Status Indication
2. D3 : Data output
3. D2 : Data output
4. D1 : Data output
5. D0 : Data output
6. 5V : VCC 5V DC
7. GND : GND
8. ANT : Antena

Ketika tombol remote ditekan, maka pin digital pada receiver yang berkaitan akan memiliki nilai high
